Drawings

¿Qué es?

Gestión centralizada de los planos del proyecto. El Drawing Register contiene cada plano con su número, revisión, disciplina y estado, y soporta control de revisiones, planos superseded y paquetes de entrega.

Cuándo usarlo

Para centralizar todos los planos del proyecto, mantener una fuente única de verdad de la revisión vigente de cada plano y distribuir paquetes de planos a los contratistas.

Conceptos clave

Conviene conocer algunos términos. El Drawing Register es el registro centralizado que contiene cada plano del proyecto con su número, revisión, disciplina y estado. Cada Drawing Revision es una versión de un plano — las nuevas revisiones reemplazan a la anterior conservando el historial completo. Un Superseded Drawing es un plano que ha sido reemplazado por una revisión posterior: queda archivado y accesible, pero marcado como obsoleto. Un Drawing Package agrupa planos para enviarlos a los contratistas o para fases de entrega concretas.

Añadir un plano

Al subir un plano la información esencial es su número, un título, la disciplina a la que pertenece y el propio archivo (PDF o DWG). De forma opcional puedes añadir la escala del plano y su fecha de emisión.

Qué puedes hacer

Puedes registrar planos en el registro centralizado con sus datos, subirlos en formato PDF o DWG y gestionar las revisiones — creando una nueva revisión, comparándola con la versión anterior y conservando todo el historial. Los planos reemplazados se archivan automáticamente como superseded manteniéndose accesibles, y puedes agrupar planos en packages para su distribución o fases de entrega.

Cómo se utiliza

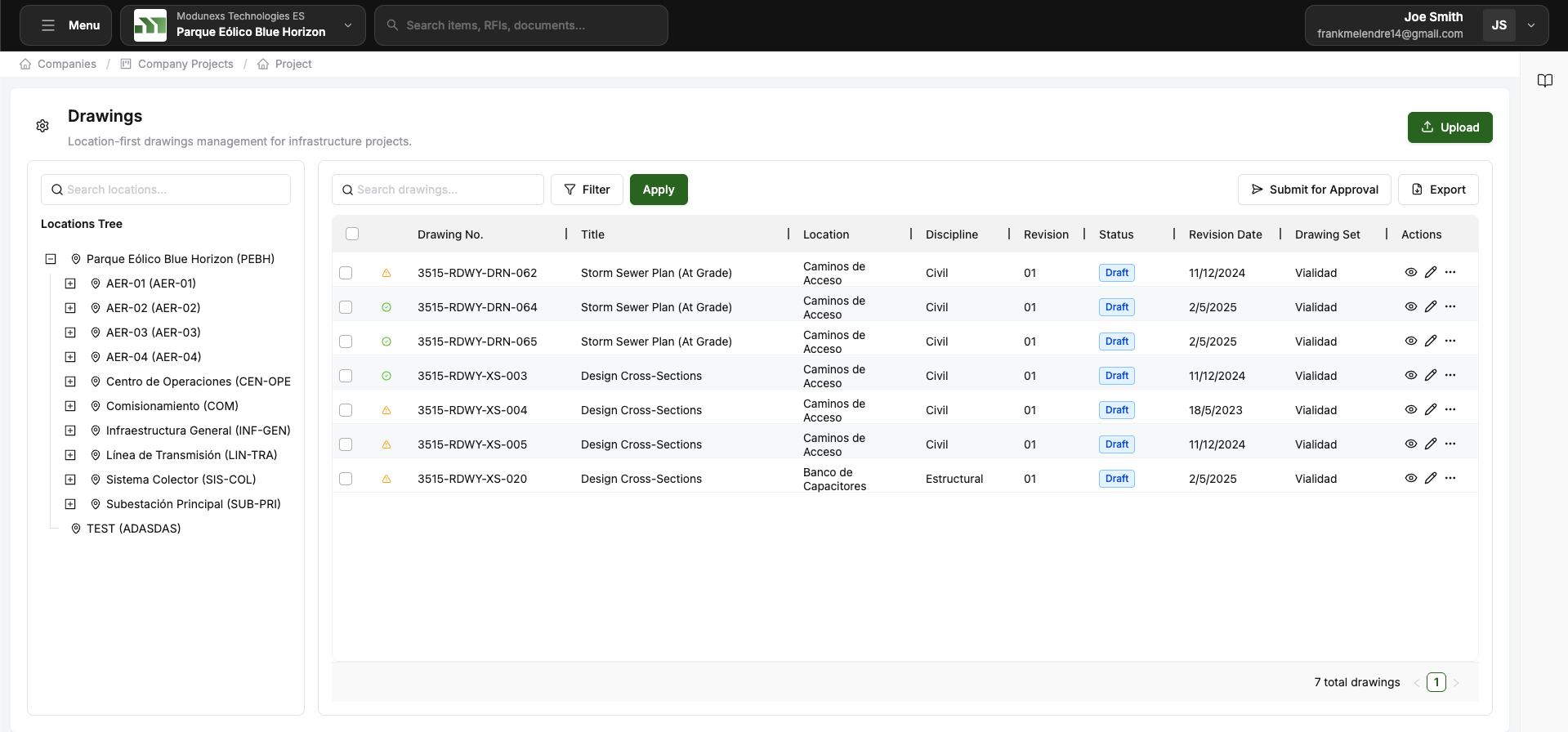

1. Ve a Project Hub → Drawings.
2. Haz clic en "Upload Drawings" y rellena el número, título, disciplina y escala.
3. Para actualizar un plano, añade una nueva revisión — la anterior pasa a superseded automáticamente.
4. Agrupa planos en packages para enviar un set a los contratistas o para una fase de entrega.
